PQM-711電能質量分析儀

品牌：波蘭SONEL(索耐)
分類：諧波測試儀（電能質量分析）
應用領域：石油化工，軌道交通，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

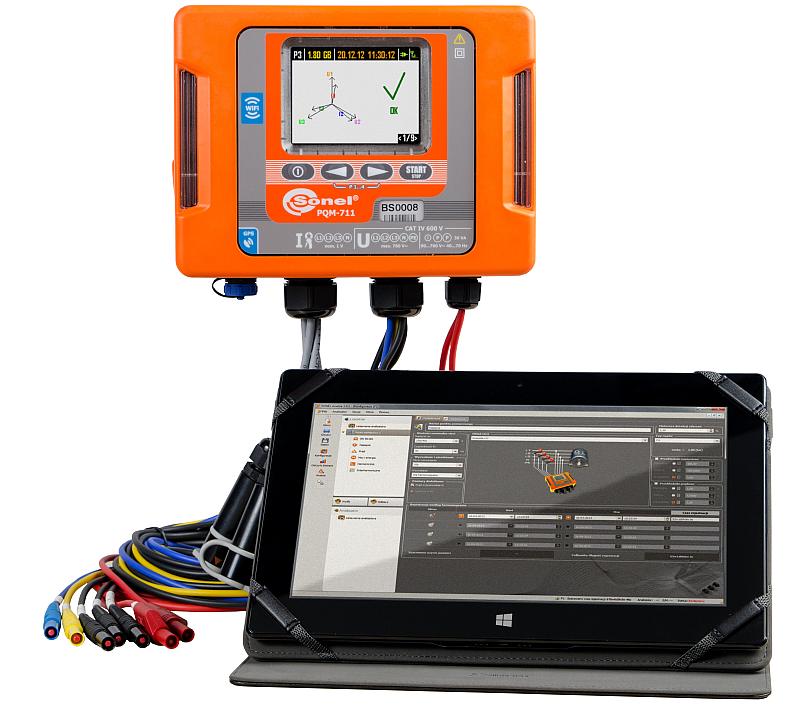

PQM-711電能質量分析儀簡介：
?PQM-711是Sonel S.A. 設計的通用的電能質量分析儀中*先進的一款
?使用者可以在50Hz和60Hz工作頻率下，使用其進行符合IEC 61000標準A等級分析儀要求的全面測量、分析與記錄
?PQM-711新增了瞬變電壓（transient）及指令信號（control signal）記錄性能
?PQM-711全面符合IEC61000標準對于A級電能質量分析儀的要求，因此其能夠滿足使用者*嚴苛的需求——包括控制測量誤差、測量方法及時間與校準信號同步。
?同步指令因為由內置GPS模塊執行，所以PQM-711室內工作情況下，使用者可以把10m長的外接天線連接到主機，將天線頭放置在室外，使得分析儀依據接收自天上的衛星GPS訊號與內置時鐘同步
?PQM-711設置和操作使用者全都是由標配的10”平板電腦進行
?分析儀操作界面并電腦軟件都為簡體中文版本：
?記錄所有電能系數適合用于所有電壓系統種類：64/110 V... 400/690 V, 電壓記錄高達1500V,
?配合適用于所有互感器，變壓器和整流器
?連接系統設置：單相, 雙相（+零線）連接，三相四線制（有中性線及無中性線），三相三角形
?瞬變電壓（transient）測量
?獨立供電端口（紅色測試導線）便于直流回路和變壓器的電壓測試
?遠距離操作并數據傳輸通過內置GSM模塊 (GPRS),
?防盜功能 - 短信通知並地理位置報告(內置GPS模塊)
?實時時鐘同步到GPS協議

測量性能 - 都遵守EN61000-4-30的A等級：
?L1, L2, L3, N-PE電壓測試（五個電壓入口），*高值，*小值，平均值和瞬時值高達760V，可配整流器使用
?L1, L2, L3, N電流測試：*高值，*小值，平均值和瞬時值高達3kA（取決于使用的電流鉗），可配變壓器使用
?電流峰值因數（CFI）及電壓峰值因數（CFU）
?頻率范圍：40 Hz – 70 Hz
?有功功率（P），無功功率（Q），畸變功率（D），視在功率包括無功功率的特性（電容性或電感性）
?功率記錄：Budeanu方法及IEEE 1459
?有功功率 (EP )，無功功率 (Eq)，視在功率 (ES)
?功率因數，cosφ，tgφ, K因數
?諧波（至50次諧波）
?間諧波（分組測量）
?電壓THD及電流THD(總體諧波失真)
?短期閃變 (PST) 長期閃變 (PLT) （符合EN61000-4-15標準A等級要求）
?暫態記錄：范圍高達±6000V，采樣頻率10 Mhz, *短時間為650ns
?電源控制信號：范圍高達3000Hz
?電流及電壓不平衡
?電流事件記錄（都包括波形）
?每次平均周期完后,分析儀自動記錄電流和電壓波形
?全中文操作界面(含Sonel Analyse分析軟件)

PQM-702分析儀配合以下電力系統要求：
?額定頻率 50/60Hz,
?額定電壓: 64/110 V; 110/190V; 115/200V; 127/220V; 220/380V; 230/400V; 240/415V; 254/440V; 290/500 V; 400/690V.
?直流電力系統

PQM-702分析儀可以適用于以下電力系統連接：
?單相
?雙相（+共同零線）
?三相四線制（有中性線及無中性線）

技術參數		范圍	分辨率	精度
交流電壓（真實均方根）	-	0,0…760,0 V	0,01 % Un	±0,1% Un
波峰因數	電壓	1,00…10,00 (≤1,65 for 電壓 690 V)	0,01	±5%
波峰因數	電流	1,00…10,00 (≤3,6 Inom)	0,01	± 5% m.v.
交流電流 (真有效值）	-	取決于電流鉗*	額定范圍的0.01%	額定范圍的±0.1% （誤差不含電流鉗誤差）
頻率	-	40,00...70,00 Hz	0,01Hz	±0,01 Hz
有功功率，無功功率，視在功率，即便功率	-	取決于配置（變壓器或整流器跟電流鉗）	可達四個小數位	取決于配置（變壓器或整流器跟電流鉗）
有功電能，無功電能，視在電能，畸變電能	-	取決于配置（變壓器或整流器跟電流鉗）	可達四個小數位	取決于配置（變壓器或整流器跟電流鉗）
cosφ 和功率因數(PF)	-	0,00...1,00	0,01	±0,03
tgφ	-	0,00...10,00	0,01	取決于有功功率和無功功率誤差
諧波	電壓	跟交流電壓的真實均方根一致	跟交流電壓的真實均方根一致	±5% Uh 對于Uh ≥ 1% Un ±0,05% Un 對于Uh < 1% Un
諧波	電流	跟交流電壓的真實均方根一致	跟交流電壓的真實均方根一致	± 5% Ih 對于Ih ≥ 3% In ± 0,15% In 對于Ih < 3% In
THD(總體諧波失真）	電壓	0,0..100,0%	0,1%	±5%
THD(總體諧波失真）	電流	0,0..100,0%	0,1%	±5%
諧波的有功功率和無功功率	-	取決于配置（互感器跟電流鉗）	取決于配置（互感器跟電流鉗）	-
諧波的有功功率和無功功率	-	-180,0…+180,0o	0,1o	±(h x 1o)
K因數	-	1,0...50,0	0,1	±10%
閃變嚴重性 PST, PLT	-	0,20...10,00	0,01	±5%
電壓不對稱	電壓和電流	0,0...20,0%	0,1%	±0,15% (絕對誤差)
控制信號	電壓	5...3000 Hz	0,01 Hz	±0,15% Uh 對于1...3% Uh ,5% Un 對于3...15% Uh
暫態	電壓	±6000 V	5 V	±(5% + 25 V)
